Jak Wybrać Parawan RTG? Eksperci Oceniają Dostępne Modele

Czy wiesz, że parawan RTG stanowi kluczowy element wyposażenia każdej placówki medycznej wykorzystującej promieniowanie jonizujące? Wybór odpowiedniego modelu nie jest jednak tylko kwestią wygody – to przede wszystkim gwarancja bezpieczeństwa dla Ciebie, Twojego zespołu i pacjentów.

Każdy parawan ochronny RTG musi być zgodny z normami takimi jak EN 61331-1 czy standard ISO 11933-2, aby zapewnić skuteczną ochronę przed promieniowaniem. Najważniejszym czynnikiem przy wyborze jest grubość ekwiwalentu ołowiu, która standardowo wynosi 0,5 mm Pb lub 1,0 mm Pb. Jakość ochrony zależy również od zawartości czystego ołowiu, która według normy EN 12588 powinna wynosić co najmniej 99,81%. Warto wiedzieć, że od początku 2025 roku Unia Europejska wprowadzi szereg uściśleń w przepisach dotyczących ochrony przed promieniowaniem jonizującym, dlatego już teraz powinieneś zwrócić uwagę na te parametry.

Parawany RTG mobilne są szczególnie cenione w dynamicznych środowiskach, takich jak sale operacyjne czy oddziały intensywnej terapii, gdzie elastyczność i możliwość szybkiego przemieszczania osłony są niezbędne. W tym artykule dowiesz się, jakie parametry techniczne są najważniejsze, jak interpretować normy i certyfikaty, oraz na co zwrócić szczególną uwagę, aby dokonać wyboru, który spełni zarówno Twoje oczekiwania, jak i wymagania przepisów.

Norma EN 12588 jako podstawa wyboru parawanu RTG

Norma europejska EN 12588 to kluczowy dokument, który powinien stanowić fundament przy wyborze parawanu RTG do Twojego gabinetu. Określa ona precyzyjne wytyczne dotyczące jakości ołowiu stosowanego w osłonach radiologicznych, co bezpośrednio przekłada się na bezpieczeństwo personelu i pacjentów.

Zawartość czystego ołowiu: minimum 99,81%

Skuteczność parawanu ochronnego RTG zależy przede wszystkim od jakości użytego materiału. Norma EN 12588 jednoznacznie określa, że zawartość czystego ołowiu (Pb) w materiale stosowanym do produkcji osłon radiologicznych musi wynosić co najmniej 99,81%. Jest to wartość krytyczna, ponieważ nawet niewielkie zanieczyszczenia mogą znacząco obniżyć właściwości ochronne materiału.

Warto zauważyć, że norma precyzyjnie definiuje również maksymalną dopuszczalną zawartość innych pierwiastków w składzie materiału, takich jak:

• cyna (Sn)
• miedź (Cu)
• bizmut (Bi)
• antymon (Sb)
• nikiel (Ni)
• żelazo (Fe)

Te ograniczenia nie są przypadkowe – domieszki wymienionych metali mogą istotnie zmieniać właściwości fizyczne ołowiu, co w konsekwencji obniża jego skuteczność jako bariery przed promieniowaniem. Dlatego też podczas wyboru parawanu RTG powinieneś zawsze sprawdzić, czy producent potwierdza zgodność z normą EN 12588 i czy udostępnia dokumenty potwierdzające zawartość czystego ołowiu na wymaganym poziomie.

Tolerancje grubości i jednorodność materiału

Oprócz składu chemicznego, norma EN 12588 kładzie duży nacisk na parametry fizyczne materiału. Określa precyzyjne tolerancje wymiarowe dla blach i folii ołowianych[20]. Jest to szczególnie istotne w przypadku parawanów RTG mobilnych, gdzie każde odstępstwo od normy może prowadzić do powstania miejsc o obniżonej skuteczności ochronnej.

Jednakże sama grubość to nie wszystko. Kluczowe znaczenie ma również jednorodność materiału. Zgodnie z normą, blachy i folie ołowiane muszą charakteryzować się:

• jednolitą gęstością na całej powierzchni
• brakiem wad wewnętrznych
• odpowiednią strukturą powierzchni, bez pęknięć i wtrąceń

Te wymagania mają na celu wyeliminowanie “słabych punktów” w osłonie, które mogłyby przepuszczać zwiększone ilości promieniowania. Parawan ochronny do RTG wykonany z materiału o niejednolitej strukturze stanowi poważne zagrożenie, ponieważ może dawać fałszywe poczucie bezpieczeństwa, podczas gdy w rzeczywistości nie zapewnia pełnej ochrony.

Różnice między EN 12588 a EN 61331-1 i ISO 11933-2

Chociaż w procesie certyfikacji parawanów RTG spotykamy się z różnymi normami, należy zrozumieć ich wzajemne relacje i odmienne zakresy. Norma EN 12588 koncentruje się wyłącznie na jakości i właściwościach samego materiału ołowianego. W przeciwieństwie do niej, normy takie jak EN 61331-1 czy ISO 11933-2 określają parametry gotowych produktów ochrony radiologicznej, czyli kompletnych parawanów.

Można więc powiedzieć, że EN 12588 stanowi fundament dla produkcji skutecznych osłon radiologicznych – bez materiału spełniającego te rygorystyczne wymogi, niemożliwe byłoby stworzenie parawanu RTG zgodnego z pozostałymi normami. Dlatego też, podczas poszukiwania odpowiedniego parawanu ochronnego RTG, należy zwrócić uwagę na zgodność zarówno z normami dotyczącymi produktu końcowego, jak i z normą EN 12588 odnoszącą się do jakości samego materiału ochronnego.

Wybierając parawan RTG używany, należy zachować szczególną ostrożność i zawsze wymagać pełnej dokumentacji potwierdzającej zgodność z normą EN 12588, gdyż to ona jest gwarancją, że materiał ołowiany zastosowany w parawanie faktycznie spełnia swoje zadanie ochronne.

Rodzaje parawanów RTG i ich zastosowanie

Na rynku medycznym znajdziesz różnorodne parawany RTG, które różnią się między sobą konstrukcją, funkcjonalnością oraz przeznaczeniem. Wybór odpowiedniego modelu zależy przede wszystkim od specyfiki Twojej placówki oraz rodzaju wykonywanych badań diagnostycznych. Poznanie kluczowych cech każdego typu pozwoli Ci dokonać wyboru, który najlepiej spełni Twoje oczekiwania.

Parawan RTG mobilny – elastyczność w użytkowaniu

Mobilne parawany RTG to przenośne ekrany ochronne zaprojektowane w celu minimalizowania ekspozycji na promieniowanie rentgenowskie osób przebywających w pobliżu aparatury RTG. Wykonane są z materiałów o wysokiej zdolności pochłaniania promieniowania, takich jak ołów, który skutecznie blokuje promieniowanie rentgenowskie. Ich najważniejszą zaletą jest możliwość łatwego przemieszczania między różnymi pomieszczeniami.

Parawany mobilne montowane są na kółkach, co zapewnia ich sprawne przemieszczanie i szybkie ustawienie w odpowiednim miejscu. Nowoczesne modele wyposażone są w wysokiej jakości kółka, które nie rysują podłogi i są odporne na środki czyszczące stosowane w placówkach medycznych. Kluczowym elementem jest system blokady kółek, zapewniający stabilność po ustawieniu parawanu w wybranym miejscu.

Mobilne parawany RTG znajdują zastosowanie przede wszystkim w:

• Salach operacyjnych, gdzie wymagane jest szybkie dostosowanie pozycji osłony
• Oddziałach intensywnej terapii, gdzie wykonuje się zdjęcia łóżkowe przy pacjentach w poważnym stanie
• Gabinetach diagnostycznych z ograniczoną przestrzenią
• Gabinetach stomatologicznych, podczas wykonywania zdjęć zębów i szczęki

Parawan RTG stacjonarny – stała ochrona w gabinecie

Stacjonarne parawany RTG, w przeciwieństwie do mobilnych, są trwale zamontowane w określonym miejscu, najczęściej w gabinetach diagnostycznych. Oferują zwykle wyższy poziom ochrony, jednak ich brak mobilności ogranicza możliwości zastosowania. Warto wiedzieć, że dawniej dozór jądrowy dopuszczał stosowanie jezdnych parawanów do przesłaniania otworów okiennych lub drzwiowych, jednakże obecnie wymagana jest instalacja osłon stałych RTG.

Parawany stacjonarne idealnie sprawdzają się w miejscach, gdzie wykonywanie badań diagnostycznych odbywa się zawsze w tym samym punkcie. Dają poczucie pewności i stabilności, a ich konstrukcja często umożliwia lepszą ochronę przed promieniowaniem niż w przypadku modeli mobilnych.

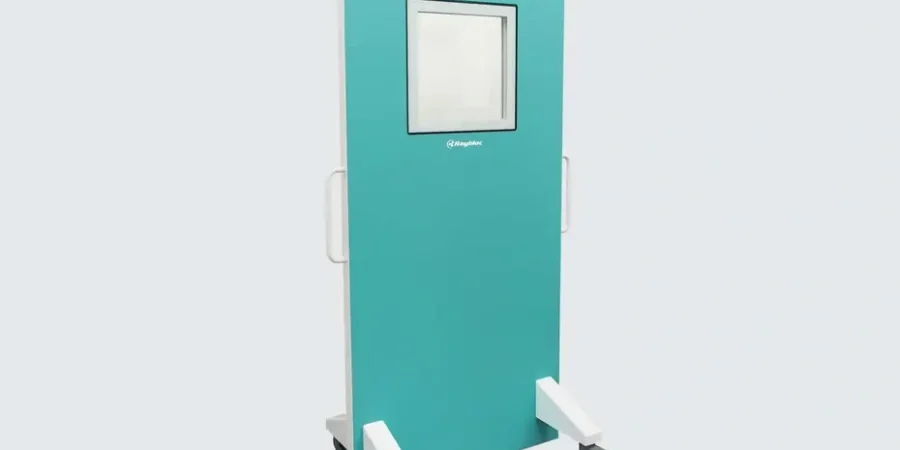

Parawan z oknem ołowiowym – obserwacja bez narażenia

Modele wyposażone w okno z szkła ołowiowego umożliwiają obserwację pacjenta bez narażania się na promieniowanie. Standardowo okna wykonane są ze szkła ołowiowego o ekwiwalencie ołowiu nie mniejszym niż grubość warstwy ołowiu w parawanie. Typowy wymiar szyby ochronnej to 17 cm x 12 cm o ekwiwalencie 2.0 mm Pb, choć możliwe jest również wykonanie okna w niestandardowym rozmiarze na życzenie klienta.

Parawany z oknem ołowiowym są nieocenione w sytuacjach, gdzie konieczny jest stały nadzór nad pacjentem, na przykład:

• W salach operacyjnych podczas zabiegów, gdzie stosuje się aparaturę RTG
• Podczas zabiegów interwencyjnych, szczególnie kardiologicznych i ortopedycznych
• W gabinetach, gdzie procedura wymaga obserwacji pacjenta przy jednoczesnej ochronie personelu

Parawany ochronne RTG dostępne są w różnych konfiguracjach – jedno lub dwuskrzydłowe, a nawet trzyskrzydłowe, co pozwala na dopasowanie ich do specyficznych potrzeb placówki medycznej. Niektóre modele mogą być dodatkowo pokryte laminatem z różnymi wzorami i kolorami, co poprawia ich estetykę i ułatwia dopasowanie do wystroju wnętrza.

Warto pamiętać, że niezależnie od typu wybranego parawanu RTG, najważniejsza jest jego zgodność z aktualnymi normami i posiadanie odpowiedniej dokumentacji potwierdzającej parametry ochronne. Tylko wtedy masz pewność, że zapewniasz bezpieczne warunki pracy personelowi i pacjentom Twojej placówki.

Parametry techniczne wpływające na skuteczność ochrony

Skuteczność parawanu RTG w ochronie przed promieniowaniem jonizującym zależy od kilku kluczowych parametrów technicznych. Właściwie dobrane parametry zapewniają nie tylko bezpieczeństwo, ale również komfort pracy i praktyczność użytkowania sprzętu w codziennej praktyce medycznej.

Grubość ekwiwalentu ołowiu: 0,5 mm Pb vs 1 mm Pb

Ekwiwalent ołowiu to podstawowy parametr decydujący o skuteczności ochronnej parawanu RTG. Wartość ta, wyrażana w milimetrach (mm Pb), określa zdolność materiału do blokowania promieniowania. Na rynku dostępne są przede wszystkim dwa standardowe warianty:

• 0,5 mm Pb – zapewniający podstawową ochronę, odpowiedni do większości standardowych procedur
• 1,0 mm Pb – oferujący wzmocnioną ochronę, zalecany w przypadku intensywnej ekspozycji

Wybór odpowiedniej grubości ekwiwalentu ołowiu powinien być uzależniony od trzech głównych czynników: rodzaju wykonywanych procedur medycznych, mocy promieniowania generowanego przez używane urządzenie oraz częstotliwości narażenia personelu na promieniowanie.

Warto zaznaczyć, że w przypadku okien obserwacyjnych z szkła ołowiowego standardowa wartość ekwiwalentu jest znacznie wyższa – najczęściej wynosi 1,8-2,0 mm Pb. Dzięki temu możesz bezpiecznie obserwować pacjenta podczas badania, mając pewność pełnej ochrony.

Wymiary i dopasowanie do przestrzeni roboczej

Standardowe wymiary parawanów RTG to szerokość od 90 do 110 cm oraz wysokość od 190 do 200 cm. Typowy parawan jednoskrzydłowy ma wymiary około 100-110 cm szerokości oraz 200 cm wysokości. Te parametry zostały dobrane tak, aby zapewnić optymalną ochronę dla personelu o różnym wzroście.

Przy wyborze odpowiednich wymiarów parawanu należy uwzględnić:

• Układ pomieszczenia i dostępną przestrzeń
• Wzrost personelu korzystającego z parawanu
• Typ wykonywanych procedur diagnostycznych
• Umiejscowienie aparatury RTG w gabinecie

Wielu producentów oferuje możliwość wykonania parawanów o niestandardowych wymiarach, co pozwala na idealne dopasowanie osłony do indywidualnych potrzeb placówki. Dostępne są również parawany dwuskrzydłowe, zapewniające szerszą osłonę w przypadku większych pomieszczeń lub gdy konieczna jest ochrona większej liczby osób.

Rodzaj kółek i systemy blokujące w modelach mobilnych

W przypadku parawanów mobilnych RTG kluczowym elementem jest wysokiej jakości system jezdny. Dobrze zaprojektowany układ kółek powinien charakteryzować się następującymi cechami:

• Wytrzymałością – każde kółko powinno mieć nośność minimum 50 kg
• Niskim oporem toczenia – ułatwiającym przemieszczanie parawanu
• Elastycznym bieżnikiem – chroniącym podłogi przed uszkodzeniem
• Odpornością na środki dezynfekujące stosowane w placówkach medycznych

Jednak sama mobilność to nie wszystko. Równie ważny jest skuteczny system blokujący, który zapewnia stabilność parawanu po ustawieniu go w wybranym miejscu. Najlepsze rozwiązania to zestawy kółek skrętnych z podwójnym hamulcem, umożliwiające precyzyjne manewrowanie parawanem nawet w ciasnych przestrzeniach gabinetów.

Parawany mobilne RTG łączą w sobie skuteczną ochronę przed promieniowaniem z praktyczną możliwością szybkiego przemieszczania między różnymi stanowiskami pracy. Dzięki lekkiej konstrukcji i wysokiej jakości kółkom z systemem blokującym możesz łatwo dostosować położenie parawanu do aktualnych potrzeb.

Certyfikaty i dokumentacja wymagana w 2025 roku

W 2025 roku posiadanie odpowiedniej dokumentacji dla parawanu RTG stanie się jeszcze ważniejsze niż obecnie. Od początku tego roku Unia Europejska wprowadza szereg uściśleń w przepisach dotyczących ochrony przed promieniowaniem jonizującym. Przede wszystkim obowiązkowe będzie stosowanie materiałów zgodnych z normą EN 12588 w każdej nowej inwestycji wymagającej ochrony RTG.

Znaczenie atestu 3.1 zgodnie z EN 10204

Atest 3.1, zgodny z europejską normą PN-EN 10204, to dokument wydawany przez producenta na podstawie wewnętrznych badań i analiz jakości materiału. Jest to oficjalne potwierdzenie, że parawan RTG spełnia wymagane normy bezpieczeństwa. Coraz częściej pojawia się jako wymóg w przetargach i zapytaniach ofertowych.

Dokument ten zawiera kluczowe informacje, takie jak:

• dane odbiorcy i szczegóły zamówienia
• numer dokumentu i datę wystawienia
• skład chemiczny materiału (analiza pierwiastków)
• zgodność z obowiązującymi normami
• informacje o grubości i gatunku ołowiu

Dzięki atestowi 3.1 możesz mieć pewność, że zakupiony parawan ochronny RTG spełnia wymagania UE oraz że w razie kontroli przedstawisz pełną dokumentację techniczną.

Weryfikacja zgodności z EN 12588 w dokumentacji

Aby zweryfikować, czy parawan ochronny RTG jest zgodny z normą EN 12588, sprawdź, czy w dokumentacji znajdują się informacje dotyczące zawartości czystego ołowiu (minimum 99,81%). Ponadto dokumentacja powinna zawierać informacje o dopuszczalnej zawartości innych pierwiastków oraz potwierdzenie, że materiał ma odpowiednią strukturę powierzchni, bez pęknięć, wtrąceń i innych wad.

Przed zakupem parawanu RTG koniecznie poproś dostawcę o komplet dokumentacji. Powinien on zawierać atest 3.1, deklarację zgodności z odpowiednimi normami oraz kartę techniczną produktu. Dodatkowo sprawdź, czy załączona jest pełna dokumentacja niezbędna dla Wojewódzkiej Stacji Sanitarno-Epidemiologicznej oraz Państwowej Agencji Atomistyki.

Rola CE i dopuszczenia do użytku medycznego

Od 2025 roku każdy wyrób ochronny RTG musi być sprzedawany z odpowiednim certyfikatem i oznakowaniem CE. Jest to podstawowy wymóg do dopuszczenia parawanu RTG do użytku medycznego. Oznakowanie CE świadczy o tym, że produkt spełnia wszystkie wymagania bezpieczeństwa określone przez Unię Europejską.

Używanie parawanów RTG bez wymaganej dokumentacji może skutkować nie tylko niedostateczną ochroną przed promieniowaniem, ale także odrzuceniem odbiorów technicznych w placówkach medycznych oraz brakiem zgodności z przepisami prawa. Aby uniknąć takich problemów, zawsze upewnij się, że parawan RTG mobilny lub stacjonarny posiada wszystkie niezbędne certyfikaty.

Certyfikat 3.1 gwarantuje, że parawan RTG został wykonany z materiału o odpowiedniej jakości i właściwościach ochronnych. Jest to szczególnie istotne przy zakupie parawanu RTG używanego, gdzie brak właściwej dokumentacji może oznaczać, że sprzęt nie zapewnia deklarowanego poziomu ochrony.

Jak uniknąć błędów przy zakupie parawanu RTG

Zakup parawanu RTG to nie tylko kwestia wyboru odpowiedniego modelu – to również zadbanie o to, by spełniał wszystkie wymogi prawne. Poznaj najczęstsze błędy i dowiedz się, jak ich uniknąć, aby zapewnić bezpieczeństwo i legalność Twojej pracowni.

Brak certyfikatu = odrzucenie odbioru technicznego

Podstawowym błędem jest zakup parawanu RTG bez odpowiedniej dokumentacji technicznej. Wszystkie elementy ochrony radiologicznej wykorzystywane w placówkach medycznych muszą spełniać określone normy jakości i bezpieczeństwa. Brak dokumentów skutkuje:

• problemami podczas odbioru technicznego przez Sanepid lub PAA
• koniecznością przeprowadzenia dodatkowych badań potwierdzających skuteczność osłony
• ryzykiem, że produkt nie spełnia deklarowanych parametrów ochronnych

Wybór producenta z doświadczeniem i renomą

Doświadczeni producenci dostarczają produkty zgodne z najwyższymi standardami. Firmy o ugruntowanej pozycji zapewniają nie tylko wysoką jakość, ale także pełną przejrzystość dokumentacji. Warto również sprawdzić, czy dostawca posiada stosowne zezwolenie Prezesa PAA na wykonywanie działalności związanej z ochroną radiologiczną.

Zgodność z wymaganiami sanepidu i PAA

Użycie niecertyfikowanego materiału może skutkować niedostateczną ochroną przed promieniowaniem, odrzuceniem odbiorów technicznych oraz brakiem zgodności z przepisami prawa i wymogami sanepidu. Dlatego przed zakupem parawanu koniecznie:

• sprawdź, czy parawan posiada certyfikat 3.1 (może być wystawiony wyłącznie przez producenta materiału)
• zweryfikuj zgodność produktu z normą EN 12588
• upewnij się, że dokumentacja obejmuje deklarację zgodności z normą PN-EN 61331-1
• sprawdź, czy do osłony załączona jest pełna dokumentacja niezbędna dla WSSE i PAA

Pamiętaj, że obowiązek zapewnienia zgodności osłon z normami spoczywa na Tobie jako podmiocie wykonującym pracownię – dlatego dokumentacja powinna być kompletna i przechowywana przez cały okres użytkowania.

Wnioski

Wybór odpowiedniego parawanu RTG stanowi zatem kluczowy element w zapewnieniu bezpieczeństwa radiologicznego w każdej placówce medycznej. Przede wszystkim należy zwrócić uwagę na zgodność z normą EN 12588, która gwarantuje wysoką zawartość czystego ołowiu (minimum 99,81%) oraz odpowiednią jednorodność materiału. Parawany mobilne sprawdzą się w dynamicznych środowiskach takich jak sale operacyjne, podczas gdy modele stacjonarne zapewnią stałą ochronę w gabinetach diagnostycznych.

Niewątpliwie najważniejszym parametrem technicznym pozostaje grubość ekwiwalentu ołowiu – wybór między standardowymi wartościami 0,5 mm Pb a 1,0 mm Pb zależy od rodzaju wykonywanych procedur i intensywności ekspozycji. Równie istotne są wymiary parawanu, które powinny być dostosowane do specyfiki pomieszczenia oraz potrzeb personelu.

Zbliżające się zmiany w przepisach UE od 2025 roku dodatkowo podkreślają wagę posiadania kompletnej dokumentacji. Dlatego też upewnij się, że parawan posiada atest 3.1 zgodny z normą EN 10204, oznakowanie CE oraz pełną dokumentację dla Sanepidu i PAA. Każdy zakup bez wymaganych certyfikatów może skutkować problemami podczas odbioru technicznego oraz brakiem zgodności z przepisami.

Podsumowując, prawidłowo dobrany parawan RTG nie tylko chroni przed szkodliwym promieniowaniem, ale również zapewnia komfort pracy i zgodność z normami prawnymi. Pamiętaj, że odpowiedzialność za bezpieczeństwo radiologiczne spoczywa na Tobie jako właścicielu placówki – dlatego warto zainwestować w wysokiej jakości sprzęt od sprawdzonego producenta, który dostarczy pełną dokumentację potwierdzającą parametry ochronne.
